磁鐵的壽命在會(huì)受應(yīng)用環(huán)境所影響，在惡劣的工作環(huán)境之下它的壽命會(huì)大幅度縮減。例如：高溫的環(huán)境，N35性能的耐溫性在≤80%，在超出這個(gè)可耐溫就會(huì)出現(xiàn)退磁的情況。所以磁鐵的壽命不是無(wú)限的，合理的保管和應(yīng)用保證使用的相對(duì)更久。

磁鐵在日常過(guò)程中磁力衰退了怎么辦?

磁體長(zhǎng)時(shí)間工作或長(zhǎng)時(shí)間放置，周邊環(huán)境(如溫度、濕度、腐蝕性液體等)可能導(dǎo)致磁體物理及化學(xué)性質(zhì)改變。有科學(xué)實(shí)驗(yàn)室做了有趣長(zhǎng)時(shí)間的實(shí)驗(yàn)驗(yàn)證永磁體的衰退記錄。

芬蘭學(xué)者在2013年發(fā)布的一項(xiàng)研究結(jié)果顯示，在室溫環(huán)境下放置1年(10000h)的燒結(jié)釹鐵硼磁體(HcJ=15.6kOe),不同Pc值的樣品(Pc=-0.33.-1.1.-3.3)均沒有任何可察覺的磁化損失。

而三環(huán)研究院也進(jìn)行了類似的測(cè)量研究，歷時(shí)長(zhǎng)達(dá)12年多(4441天)，實(shí)驗(yàn)用的燒結(jié)釹鐵硼磁體內(nèi)稟矯頑力HcJ=18kOe，樣品為邊長(zhǎng)10.2mm的無(wú)鍍層立方體，磁導(dǎo)系數(shù)Pc=-2(點(diǎn)擊磁矩、磁通與剩磁了解什么是Pc值)，樣品數(shù)量為8件，直接暴露在實(shí)驗(yàn)室所處的大氣環(huán)境中，溫度在22℃~28℃之間，12年內(nèi)每年進(jìn)行一次觀察和測(cè)量。

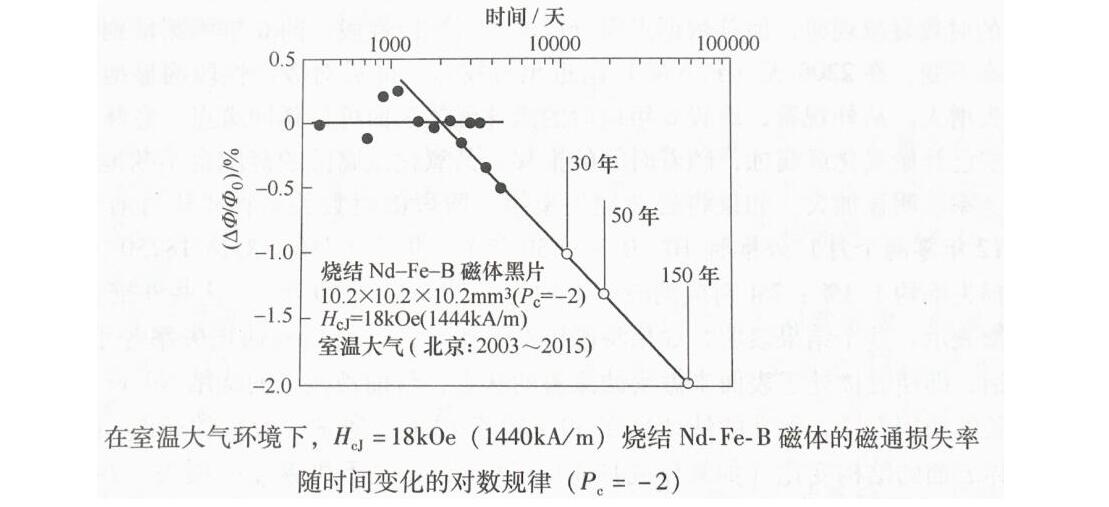

從以上數(shù)據(jù)中可以發(fā)現(xiàn)，前6年所測(cè)量到的相對(duì)磁通損失基本不大，在2208天(約6年)附近出現(xiàn)拐點(diǎn)。從外觀看，放置6年后的黑片磁體表面可見銹斑，這意味著磁體表面及內(nèi)部已經(jīng)開始氧化腐蝕，隨著時(shí)間的推移，其氧化或腐蝕范圍會(huì)不斷地?cái)U(kuò)大，性能衰減的速率也明顯加快。

此外，該實(shí)驗(yàn)還將磁通損失從目前已測(cè)量的4441天(12年零2個(gè)月)外推到30-50年，30年預(yù)計(jì)磁通損失不足1%，50年的磁通損失約1.3%，2%對(duì)應(yīng)的時(shí)間大約為150年。

這個(gè)結(jié)果表明，如果將磁體的使用壽命定義為磁通損失率等于5%所對(duì)應(yīng)的時(shí)間的話，即使磁體處于表面未做耐腐蝕涂覆，目前被測(cè)量的燒結(jié)釹鐵硼磁體仍有非常長(zhǎng)的壽命，保守估計(jì)也在30-50年。
